進口環氧樹脂灌封膠用于，線路板的保護，起到防水防潮、防塵、絕緣、導熱、保密、防腐蝕、耐高低溫、防震的作用

一、進口環氧樹脂灌封膠是一種雙組份黑色阻燃導熱環氧灌封膠，粘度低、流動性好、容易滲透進產品的間隙中;可常溫或中溫固化，固化速度適中;固化后無氣泡、表面平整、有光澤、硬度高;固化物耐酸堿性能好，防潮防水防油防塵性能佳，耐濕熱和大氣老化;具有良好的絕緣、抗壓、粘接強度高等電氣及物理特性。

二、產品應用：

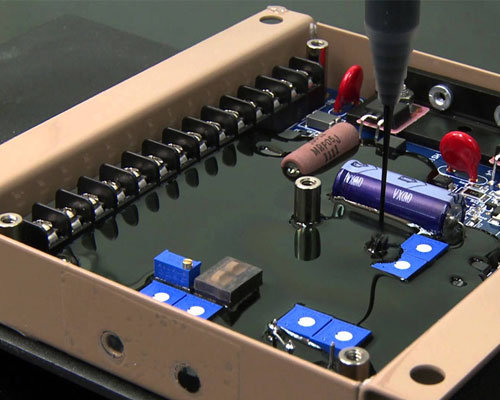

廣泛用于電路模塊、汽車電子模塊、點火線圈、點火模塊、電源模塊、電子元器件、PCB板等的灌封保護及電子產品的保密。

一、灌封膠使用操作方法

1、本產品是雙組份灌封膠，分A膠和B膠。AB膠都有填料，時間長不用，會有分層或者沉降，用時先把A膠B膠充分攪拌均勻。然后在按照1:1重量比例配比。

2、混合后的膠液盡量在短時間內使用完.環境溫度越高固化越快.一般1個小時初部固化，完全固化后絕緣防水，導熱。

3、選擇容器時最好是圓柱體沒有死角，容易攪拌均勻。攪拌時一定要攪拌到容器低部，這樣上下膠才能充分均勻。

三、灌封膠的作用

灌封膠在未固化前屬于液體狀，具有流動性，膠液黏度根據產品的材質、性能、生產工藝的不同而有所區別。灌封膠完全固化后才能實現，它的使用價值，固化后可以起到防水防潮、防塵、絕緣、導熱、保密、防腐蝕、耐溫、防震的作用。

四、固化前后技術參數：

混合前物性(25℃，65%RH)

組分901 A901 B

顏 色黑色流體褐色液體

粘 度 (cps)250040

比 重 1.501.05

混合后物性(25℃，65%RH)

混合比例(重量比)A：B： = 100：20

顏 色黑色

混合后粘度(cps)800-1500

操作時間 (min)30～60

固化時間(25℃ h)4～8

固化時間 (60℃ h)2

固化7 d，25℃，65%RH

硬 度 ( Shore D )80

使用溫度范圍(℃)-50～130

導熱系數(W/(m·K))0.8

誘電率 1Khz 3.75

誘電損失 1Khz0.02

抗壓強度kg/mm2 24

彎曲強度 kg/mm211

耐電壓(Kv/mm ) 18-21

沖擊強度kg/mm28.5

體積電阻率(Ω·cm)1.15×1015

表面電阻(Ω·cm)1.0×1014

阻燃性能94-V0

五、使用方法

1. 要灌封的產品需要保持干燥、清潔;

2. 使用時請先檢查A劑，觀察是否有沉降，并將A劑充分攪拌均勻;

3. 按配比取量，且稱量準確，請切記配比是重量比而非體積比，A、B劑混合后需充分攪拌均勻，以避免固化不完全;

4. 攪拌均勻后請及時進行灌膠，并盡量在可使用時間內使用完已混合的膠液;

5. 灌注后，膠液會逐漸滲透到產品的縫隙中，必要時請進行二次灌膠;

6.固化過程中，請保持環境干凈，以免雜質或塵土落入未固化的膠液表面;

7.在大量使用前，請先小量試用，掌握產品的使用技巧，以免差錯。

六、注意事項：

1. 本品在混合后會開始逐漸固化，其粘稠度會逐漸上升，并會放出部分熱量;

2.混合在一起的膠量越多，其反應就越快，固化速度也會越快，并可能伴隨放出大量的熱量，請注意控制一次配膠的量，因為由于反應加快，其可使用的時間也會縮短，混合后的膠液盡量在短時間內使用完;

3.可使用時間：是指在25℃條件下，100g混合后的膠液的粘稠度增加一倍的時間，并非可操作時間之后, 膠液絕對不能使用;

4.有極少數人長時間接觸膠液會產生輕度皮膚過敏，有輕度癢痛，建議使用時戴防護手套，粘到皮膚上請用丙酮或酒精擦去，并使用清潔劑清洗干凈。

七、儲存與包裝：

1. 本品需在通風、陰涼、干燥處密封保存，保質期6個月，過期經試驗合格，可繼續使用;

2. 包裝規格為主劑25kg/桶、固化劑5kg/桶;

3. 此類產品屬于非危險品，可按一般化學品運輸。
